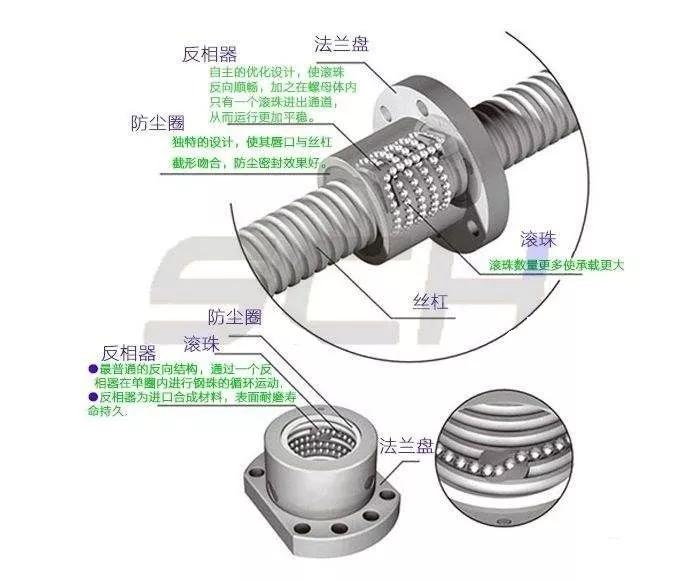

在传动界，滚珠丝杆器是不可或缺的关键机械部件。它是工具机械和精密机械上最常使用的传动元件，其主要功能是将旋转运动转换成线性运动，由于具有很小的摩擦阻力，滚珠丝杆广泛应用于各种工业设备和精密仪器。相信大家都不陌生，今天为大家来科普滚珠丝杆器的结构、设计原理，先来一波滚珠丝杆器结构图。

　　滚珠丝杆器由螺杆、螺母、钢球、预压片、反向器、防尘器组成。它的功能是将旋转运动转化成直线运动，这项发展的重要意义就是将轴承从滑动动作变成滚动动作。

　　当滚珠丝杆器作为主动体时，螺母就会随丝杆的转动角度按照对应规格的导程转化成直线运动，被动工件可以通过螺母座和螺母连接，从而实现对应的直线运动。

　　滚珠丝杆器组件是金属的，通常是钢制的，由内螺纹螺母和螺杆组成，螺母的螺旋槽与螺杆的螺旋槽相匹配。

　　在凹槽内部，包含在螺母里的是许多由铬钢制成的小球。当滚珠在螺母中循环时，滚珠在螺杆下方提供平稳运动，导流板或返回系统保持球并使它们通过螺母循环。

　　由于具有很小的摩擦阻力，滚珠丝杆器被广泛应用于各种工业设备和精密仪器。它是工具机和精密机械上最常使用的传动元件，其主要功能是将旋转运动转换成线性运动，或将扭矩转换成轴向反覆作用力，同时兼具高精度、可逆性和高效率的特点。

　　螺杆直径：

　　静载荷：最大6343KG/7988KG；

　　动载荷：最大1922KG/2110KG；

　　最大输入转数：1500RPM；

　　最大行程：6000mm；

　　与电机一起使用时，滚珠的效率高达90％。它们相当精确，每英尺几千分之一英寸的精度。许多行业都使用进行精确控制，包括航空航天，计算机，电子，汽车和医疗行业。
